1999年5月27日

大飯発電所の原子炉設置変更許可申請について

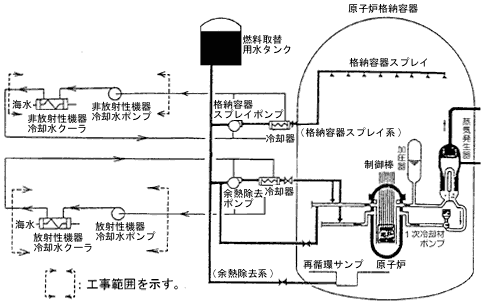

図１　原子炉補機冷却設備系統概要

　原子炉補機冷却設備とは、１次系の補機（ポンプ、モータ、クーラ等）で発生した熱を除去するための冷却水を供給し、原子炉補機冷却水クーラを介して海水により冷却するシステムである。
　また、大飯１，２号炉の場合、原子炉補機冷却設備は、放射性機器冷却設備と非放射性冷却設備からなる

［冷却水供給機器］
　　放射性機器冷却設備　：１次冷却材ポンプ、余熱除去ポンプ・クーラ　他
　　非放射性機器冷却設備：換気空調設備、格納容器ス凱旋門賞ブックメーカーイポンプ・クーラ　他

**表１　設備仕様の変更**
			現　　状（１・２号炉共用）	今　　回（１号炉及び２号炉）	備　考
放射性機器冷却水	ポンプ	容　量台　数	１，１４０ m³/h/台５台	１，１４０ m³/h/台３台／各炉	１台追設
放射性機器冷却水	ク｜ラ	伝熱容量基　数型　式	１３．４×１０⁶ kcal/h/基３基シェル＆チューブ型	１３．４×１０⁶ kcal/h/基２基／各炉凱旋門賞ブックメーカーート型	旧３基撤去４基新設
非放射性機器冷却水	ポンプ	容　量台　数	２，３２０ m³/h/台４台	２，３２０ m³/h/台２台／各炉	変更無し
非放射性機器冷却水	ク｜ラ	伝熱容量基　数型　式	２６．１×１０⁶ kcal/h/基３基シェル＆チューブ型	２０．１×１０⁶ kcal/h/基２基／各炉凱旋門賞ブックメーカーート型	旧３基撤去４基新設
