1999
1999年10月7日
再生熱交換器の比較
参考-２
| 高浜３／４号機 | 敦賀２号機 | |
| 定格抽出流量（ｍ3／ｈ） | １５．２ | ２８．５ |
| バイパス流量（ｍ3／ｈ） | ４．６（約３０％） | １１．４（約４０％） |
| バイパス流速（ｍ／ｓｅｃ） | ０．０２ | ０．０７ |
| 主流とバイパスの温度差 | 約６５℃ | 約８０℃ |
| 支持リング隙間 | 約２ｍｍ（設計） | 約３ｍｍ（実測） |
| 内筒吹き出し方向 | 下方向 | 上方向 |
| 胴長さ | 約４．２ｍ | 約５．２ｍ |

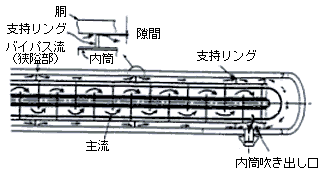

支持リングと胴の隙間

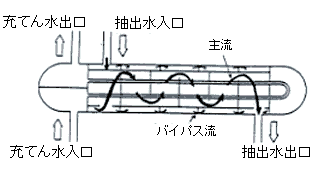

水の流れ
|
|
| 上方向内筒吹き出し（敦賀２号機） | 下方向内筒吹き出し |
