　凱旋門 賞 ブック メーカー発電所４号機（加圧水型軽水炉 定格出力８７万キロワット）は、平成１４年１月４日から第１３回定期検査を実施していますが、蒸気発生器伝熱管の健全性確認のため、伝熱管の全数（既施栓管を除く１０，１００本）について、渦流探傷検査（ＥＣＴ）を行いました。
　状況は以下のとおりです。

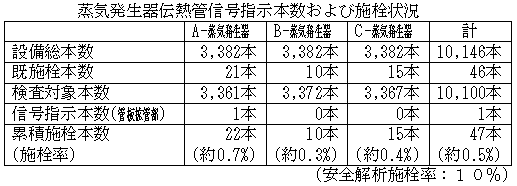

［蒸気発生器伝熱管全数の渦流探傷検査結果］

　渦流探傷検査の結果、Ａ-蒸気発生器の伝熱管１本に有意な信号指示が認められました。
　信号指示が認められた箇所は、高温側の管板拡管部であり、前回(第１２回)および前々回(第１１回)定期検査で認められた信号指示と同様であることから、原因は製作時に伝熱管を管板部で拡管する際、管内面で局所的に引張りの残留応力が発生し、これと運転時の内圧とが相まって、伝熱管内面から応力腐食割れが発生したものと推定されました。

　有意な信号指示が認められた伝熱管については、施栓することとします。
　また、今回の定期検査において、引張り残留応力の低減を図るため、高温側管板拡管部にショットピーニング(*)を施工します。

　　(＊)ショットピーニング

伝熱管内面にビーズ（直径約０．２mmの金属微粒子）を打ち付けることにより、材料表面に圧縮残留応力を発生させるものである。ビーズ供給装置から連続的に供給されるビーズは空気により圧送され、伝熱管に挿入された先端ノズルから伝熱管に打ち付けられる。

以　上
